Pozdrav, kolege RF entuzijasti! Dobavljač sam pojačala s blokom pojačanja i danas sam oduševljen zaroniti u to kako možete izmjeriti točku kompresije od 1 dB pojačala s blokom pojačanja. Bilo da radite na istraživačkom projektu, gradite komunikacijski sustav ili vas samo zanima ova tema, ovaj blog je za vas.
Kao prvo, shvatimo što je točka kompresije od 1dB. Jednostavno rečeno, to je ključni parametar koji nam govori kako se pojačalo ponaša kada se snaga ulaznog signala poveća. Idealno pojačalo bi imalo linearni odnos između ulazne i izlazne snage. Međutim, kako ulazna snaga raste u stvarnom pojačalu, stvari počinju biti nelinearne. Točka kompresije od 1dB je ulazna (ili ponekad izlazna) razina snage na kojoj pojačanje pojačala opada za 1dB u usporedbi s pojačanjem malog signala.
Sada, zašto je ovo važno? Pa, ako koristite pojačalo u sustavu gdje su uključeni signali velike snage, poznavanje točke kompresije od 1 dB pomaže vam u izbjegavanju izobličenja. Ako gurnete ulazni signal preko ove točke, izlaz će početi izobličavati, što može uzrokovati sve vrste problema u vašem sustavu, poput smetnji signala i smanjene ukupne performanse.
Postavljanje mjerenja
Da biste izmjerili točku kompresije od 1 dB pojačala s blokom pojačanja, trebat će vam nekoliko bitnih dijelova opreme. Trebat će vam generator signala, mjerač snage i osciloskop ili analizator spektra.
Počnimo s generatorom signala. To je ono što ćete koristiti za stvaranje ulaznog signala za vaše pojačalo. Želite generator signala dobre kvalitete koji može proizvesti stabilan i točan signal u širokom rasponu frekvencija i razina snage.
Mjerač snage ključan je za mjerenje ulazne i izlazne snage pojačala. Važno je imati mjerač snage koji je ispravno kalibriran jer netočna mjerenja snage mogu dovesti do pogrešnih rezultata za točku kompresije od 1 dB.
Za vizualizaciju izlaznog signala pojačala može se koristiti osciloskop ili analizator spektra. Osciloskop vam može pokazati karakteristike vremenske domene signala, dok vam analizator spektra daje informacije o frekvencijskoj domeni. To vam pomaže potvrditi da se izlazni signal ponaša prema očekivanjima i otkriti sve znakove izobličenja.
Proces mjerenja korak po korak
U redu, prijeđimo na stvarne korake mjerenja.
-
Početno postavljanje
- Generator signala spojite na ulaz pojačala bloka pojačanja. Provjerite je li veza sigurna kako biste izbjegli gubitak signala.
- Spojite izlaz pojačala na mjerač snage. Također možete spojiti izlaz na osciloskop ili analizator spektra ako želite pratiti karakteristike signala.
-
Mjerite malo - pojačanje signala
- Postavite generator signala da emitira signal male snage. Ovaj signal male snage osigurava da pojačalo radi u svom linearnom području. Na primjer, možete započeti s razinom ulazne snage od oko - 30 dBm.
- Izmjerite ulaznu snagu (P_{in}) pomoću mjerača snage spojenog na ulaz pojačala.
- Izmjerite izlaznu snagu (P_{out}) pomoću mjerača snage spojenog na izlaz pojačala.
- Izračunajte pojačanje malog signala (G_{0}) pojačala pomoću formule (G_{0}=P_{out}-P_{in}) (u dB).
-
Povećajte ulaznu snagu
- Sada počnite povećavati ulaznu snagu iz generatora signala u malim koracima. Dobra veličina koraka mogla bi biti oko 1 dB. Nakon svakog koraka izmjerite novu ulaznu snagu (P_{in}) i odgovarajuću izlaznu snagu (P_{out}).
- Izračunajte pojačanje (G) za svaku razinu ulazne snage pomoću formule (G = P_{out}-P_{in}) (u dB).
-
Odredite točku kompresije od 1 dB
- Kako povećavate ulaznu snagu, pojačanje pojačala će se početi smanjivati. Pažljivo pratite izračunati dobitak (G).
- Potražite razinu ulazne snage pri kojoj je pojačanje (G) 1 dB manje od pojačanja malog signala (G_{0}). Ova razina ulazne snage je ulazna točka kompresije od 1dB (P_{in,1dB}).
- Ovo također možete pretvoriti u izlaznu točku kompresije od 1dB (P_{out,1dB}) dodavanjem pojačanja malog signala (G_{0}) u (P_{in,1dB}) (tj. (P_{out,1dB}=P_{in,1dB}+G_{0})).
-
Provjera
- Upotrijebite osciloskop ili analizator spektra kako biste provjerili pokazuje li izlazni signal znakove nelinearnosti kada ste na ili blizu točke kompresije od 1 dB. Možda ćete vidjeti izobličenje valnog oblika vremenske domene na osciloskopu ili dodatne frekvencijske komponente u spektru na analizatoru spektra.
Uobičajeni izazovi i savjeti
Tijekom procesa mjerenja možete naići na neke izazove. Jedan čest problem je buka. Mjerač snage i druga oprema mogu pokupiti smetnje koje mogu utjecati na vaša mjerenja snage. Kako biste smanjili šum, provjerite je li vaša mjerna postavka pravilno zaštićena. Također možete koristiti tehnike usrednjavanja na vašem mjeraču snage kako biste dobili točnija očitanja.
Još jedan izazov je točnost opreme. Ako vaš generator signala nije precizan, to može dovesti do netočnih razina ulazne snage. Slično, nekalibriran mjerač snage može dati pogrešna mjerenja snage. Obavezno redovito kalibrirajte svoju opremu kako biste osigurali točne rezultate.
Naša pojačala s blokom pojačanja

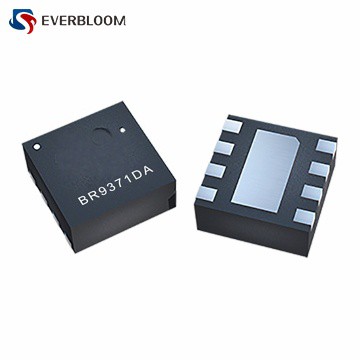

Kao dobavljač pojačala s blokom pojačanja, nudimo širok raspon proizvoda s različitim specifikacijama kako bismo zadovoljili vaše potrebe. Bilo da tražiteUltra niskošumno pojačalo, anRF tranzistor snage, ili aNiskošumno pojačalo visoke linearnosti, mi vas pokrivamo.
Naša su pojačala dizajnirana s visokokvalitetnim komponentama kako bi se osigurala stabilnost, niska razina buke i izvrsna linearnost. Razumijemo važnost točnih mjerenja parametara kao što je točka kompresije od 1dB, a naši su proizvodi dobro karakterizirani kako bi vam pomogli da dobijete pouzdane performanse u svojim aplikacijama.
Zaključak
Mjerenje točke kompresije od 1 dB blok pojačala pojačanja važan je proces koji vam pomaže razumjeti performanse pojačala u uvjetima velike snage. Slijedeći korake navedene u ovom postu na blogu i svjesni uobičajenih izazova, možete točno izmjeriti ovaj ključni parametar.
Ako ste na tržištu za visokokvalitetnim blok pojačalom pojačanja ili imate bilo kakvih pitanja o procesu mjerenja, ne ustručavajte se obratiti se za raspravu o nabavi. Ovdje smo da vam pomognemo pronaći najbolje rješenje za pojačalo za vaš projekt.
Reference
- Gonzalez, G. (1997). Mikrovalna tranzistorska pojačala: analiza i dizajn. Prentice Hall.
- Požar, DM (2011). Mikrovalno inženjerstvo. Wiley.
